used pump station with piping

details to article: 24851

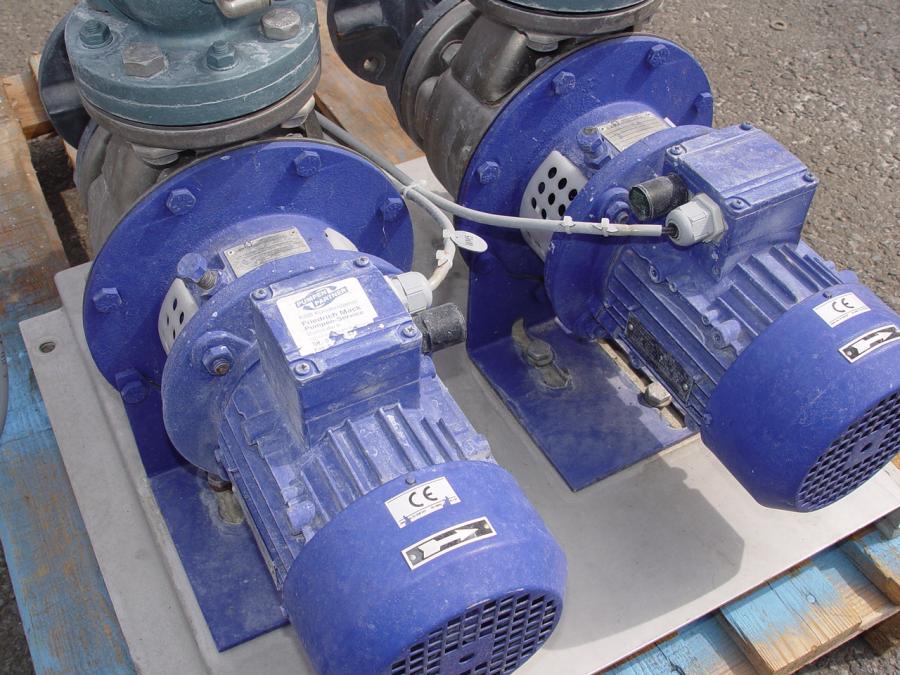

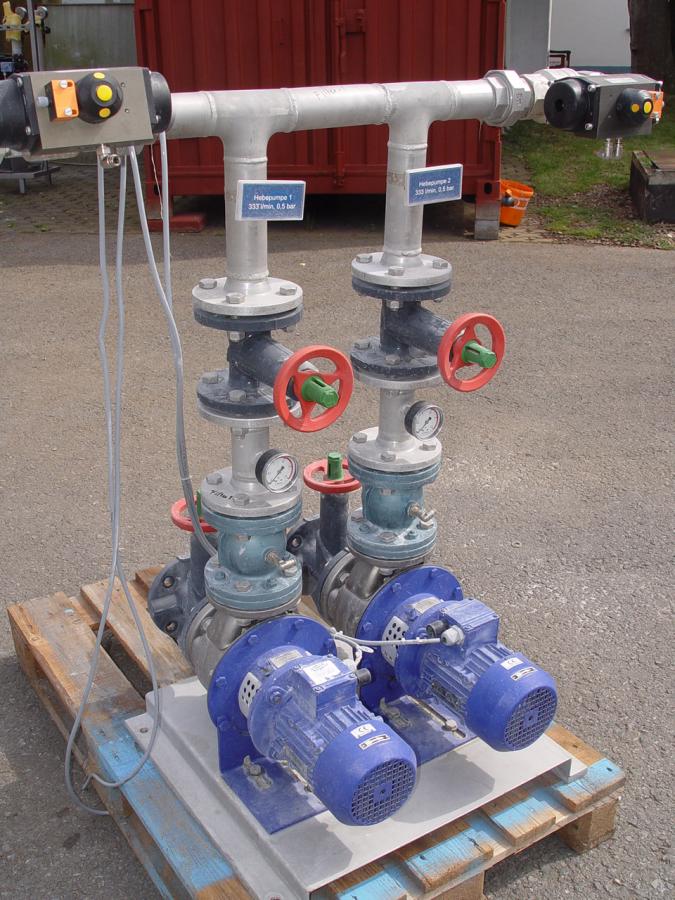

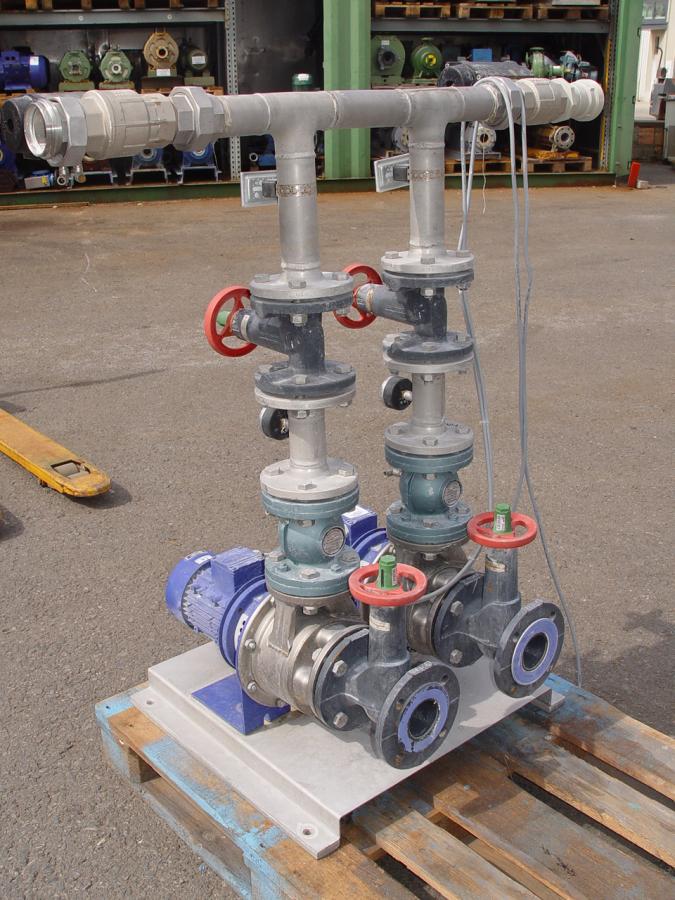

description: Stainless steel pumpstation with two centrifugal pumps, valves and stainless steel piping mounted on a stainless steel frame.
The station was used as a clean water station for the pressure belt filters #24847 and #24845.

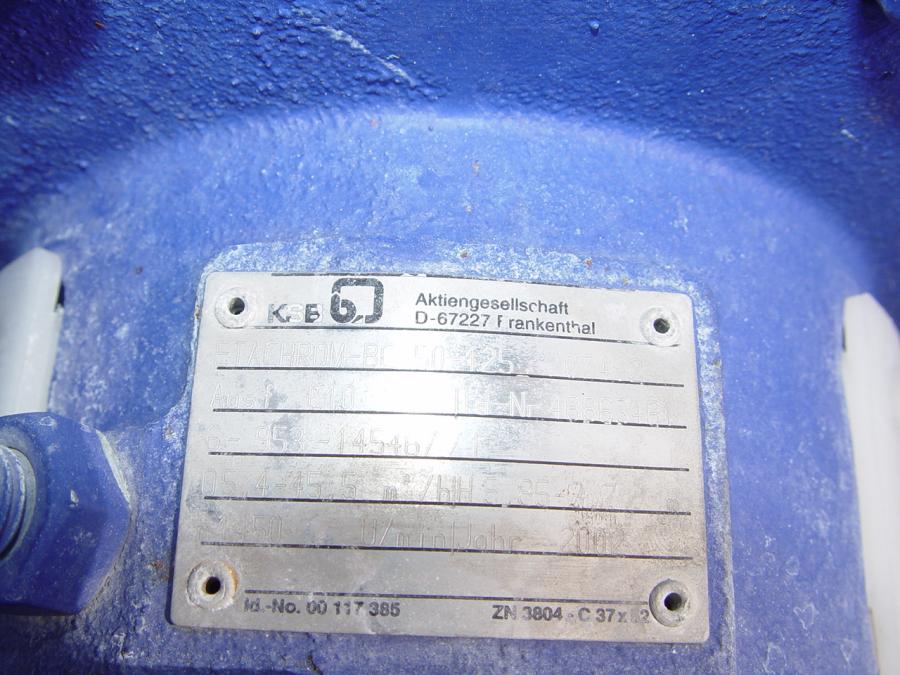

Producer:	KSB
Typ:	ETACHROM BC 50 125
Year of manufacture:	2002
Pieces:	1

technical data
Delivery rate	45 m³/h (each pump)
Pressure	0.5 bar (each pump)
Power	0.86 kW
Dimensions	(length 660 / width 660 / height 1250mm)
Weight	150 kg (approx.)
Connections	(sucking side 2x flanges DN65, forcing side DN50 external thread )
Accessories	(stainless steel piping pressure side)
Accessories	(2x stopvalves KSB type BOA-C DN65 PN16)
Accessories	(2x stopvalves KSB type BOA-C DN50 PN16)
Accessories	(2x stainless steel ball valves DN50 pneumatic driven forcing side)
Accessories	(2x squeezing valves DN50 made by EBRO)

Artikel nicht mehr verfügbar

more info:

Tipp Umwelt-

und Verfahrenstechnik GmbH

Obere Hilgenstock 34

D-34414 Warburg

Tel.: +49 5641 7447-0

Fax: +49 5641 7447-28

email: mail@tipp-international.de

Internet: www.tipp-international.de

Kreiselpumpe:
Eine Kreiselpumpe ist eine Strömungsmaschine zur Energieerhöhung mittels eines rotierenden Laufrads. Sie dient der Förderung von Flüssigkeiten (im Folgenden: Wasser genannt), meist durch eine Rohrleitung. Wasser, das in die Pumpe eintritt, wird vom rotierenden Pumpenrad mitgerissen und zunächst auf eine Kreisbahn gezwungen. Auf dieser Bahn strömt das durch Impulsübertragung beschleunigte Fluid radial nach außen, wo es durch den Ablauf abfließt. Durch Erweiterung des Rohrquerschnitts kann die erhöhte Geschwindigkeit (v) proportional in Druck (p) umgewandelt werden (p1*v1=p2*v2) (Bernoulli). Diese Arbeitsweise nennt man hydrodynamisches Förderprinzip.

Diese Arbeitsweise lässt sich kurz verdeutlichen: Rührt man mit einem Löffel in einem mit Wasser gefüllten Glas, so sinkt der Druck im Zentrum und die Flüssigkeit steigt am Rand des Glases durch den dort herrschenden höheren Druck nach oben. Je schneller man rührt, desto höher steigt die Flüssigkeit. Ähnlich diesem Prinzip erreicht man bei einer Kreiselpumpe durch eine höhere Drehzahl oder einem größeren Laufraddurchmesser eine größere Förderhöhe.

Die zu fördernde Flüssigkeit kann bei den Kreiselpumpen entweder hauptsächlich quer zur Achse des Antriebs bewegt werden (radiale Strömung) oder in Richtung der Achse (axiale Strömung, beispielsweise bei den Propellerpumpen). Bei entsprechender Gestaltung von Laufrad und Gehäuse können auch mit Feststoffen vermischte Flüssigkeiten (z.B. Abwasser) gefördert werden. Eine Maßzahl der zulässigen Feststoffgröße ist der so genannte Kugeldurchgang, angegeben als maximaler Durchmesser der Kugel, die die Pumpe passieren könnte.

Die Kennlinie einer Kreiselpumpe beschreibt den Zusammenhang zwischen Druckerhöhung und Fördermenge. Der größte Druck wird normalerweise bei Menge Null erzeugt. Praktisch bedeutet das einen verschlossenen Ablauf. Kombiniert mit der Kennlinie des angeschlossenen Rohrnetzes ergibt sich der Arbeitspunkt als Schnittpunkt von Pumpen- und Rohrnetzkennlinie. Durch Hintereinanderschaltung mehrerer Kreiselpumpen erhöht sich der Förderduck, durch Parallelschaltung die erzielbare Fördermenge. Drehzahländerungen der Pumpen verändern sowohl die Fördermenge als auch den Druck und damit die Leistungsaufnahme (effizienteste Regelungsart).

Standard-Kreiselpumpen sind normalsaugend, d.h. Pumpe und Saugleitung müssen stets mit Medium gefüllt sein. Gerät während des Betriebs mehr Luft als die kritische Menge (Radialkreiselpumpe 8-10 Vol. %) in die Saugleitung, bricht die Förderung in der Regel zusammen. Es gibt besondere Konstruktionen wie Zellenspülpumpen oder Jetpumpen, die, wenn sie gefüllt sind, die Saugleitung selbständig entlüften können. Eine besondere Kreiselpumpe ist die Seitenkanalpumpe, eine selbstansaugende Kreiselpumpe, die bis zu 100 Vol% Gasanteil fördern kann, solange ein Rest Fluid in der Maschine verbleibt, der einen Flüssigkeitsring bildet. Die Fachgemeinschaft Pumpen und Verdichter im VDMA verzeichnet über 400 verschiedene Pumpenkonstruktionen. Die meisten Pumpen sind Kreiselpumpen.

Die Einteilung der Kreiselpumpen erfolgt nach der Form der Laufräder, Stufenzahl, Gehäuseaufbau, Antrieb oder auch Fördermedium. So werden bei der Laufradform z.B. das Radialrad, Radialrad mit axial vorgezogenen Schaufeln, Halbaxialrad, Halbaxialrad mit einstellbaren Schaufeln, Axialrad oder Sonderformen unterschieden. Die Radialräder werden zusätzlich nach offenen und geschlossenen Laufrädern unterteilt. Bei einem geschlossenen Laufrad wird die Laufradschaufel auf beiden Seiten mit je einer Scheibe verbunden. Dies erhöht den hydraulischen Wirkungsgrad und stabilisiert das Rad. Aufgrund dieser Vorteile ist es das meist eingesetzte Laufrad. Allerdings können Luftblasen nur schlecht mitgefördert werden. Diese sammeln sich durch die Fliehkräfte im Zentrum und verstopfen das Laufrad.

Als Antrieb der Kreiselpumpen wird meist ein Elektromotor verwendet. Je nach Einsatzort und Leistungsbereich werden Synchromotoren (bis ca. 10 MW), Drehstrommotoren (bis ca. 12 MW) oder Einphasen-Wechselstrommotoren (bis ca. 1 kW) eingesetzt.
Wegen ihrer einfachen und robusten Bauart sind Kreiselpumpen weit verbreitet. Meistens finden sich Ausführungen als ein- oder mehrstufige Pumpen zur Trockenaufstellung oder als Tauchmotorpumpe, entweder für den mobilen oder stationären Einsatz. Verwendung finden Kreiselpumpen im Anlagen- und Maschinenbau, zur Wasserversorgung in Wasserwerken und Bewässerungssystemen, zur Entwässerung von Bergwerken und Gruben oder als Umwälzpumpen in Heiz- und Kühlsystemen. Typische Anwendungen sind Entleerung von Kellern und Garagen bei Überflutung, Bewässerung von Feldern in der Landwirtschaft, Füllen und Leeren von Tanks oder Vorratsbehältern sowie Abpumpen von Schmutzwasser.
Quelle: www.wikipedia.org
