Recooling system with cooling tower

details to article: 29183

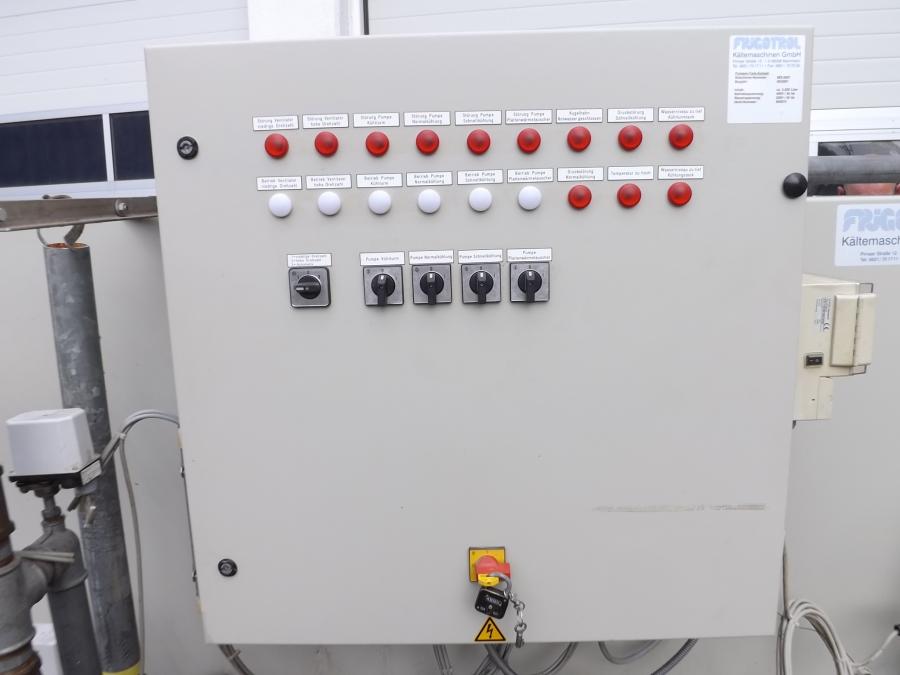

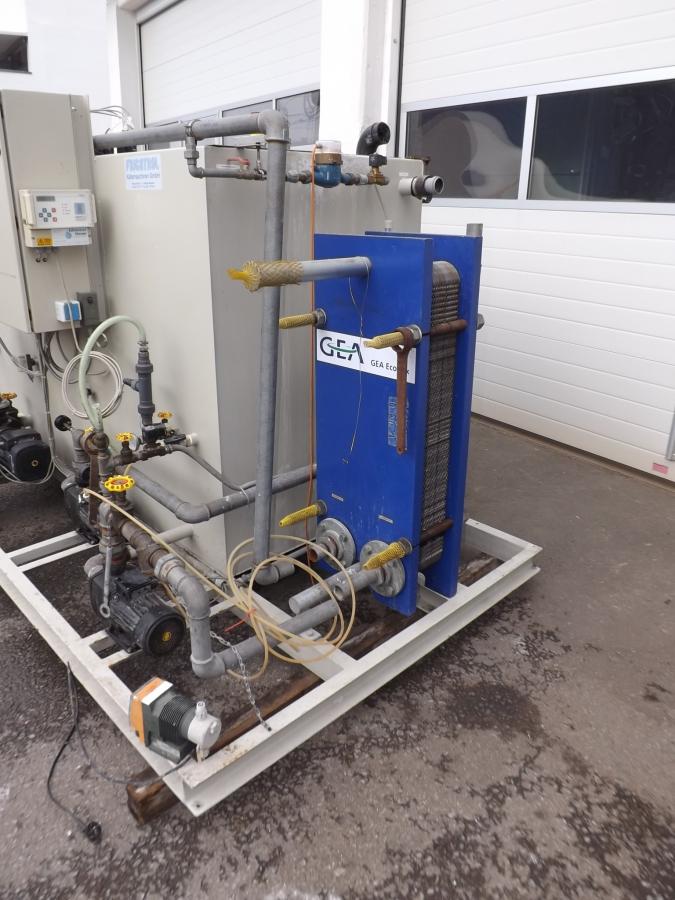

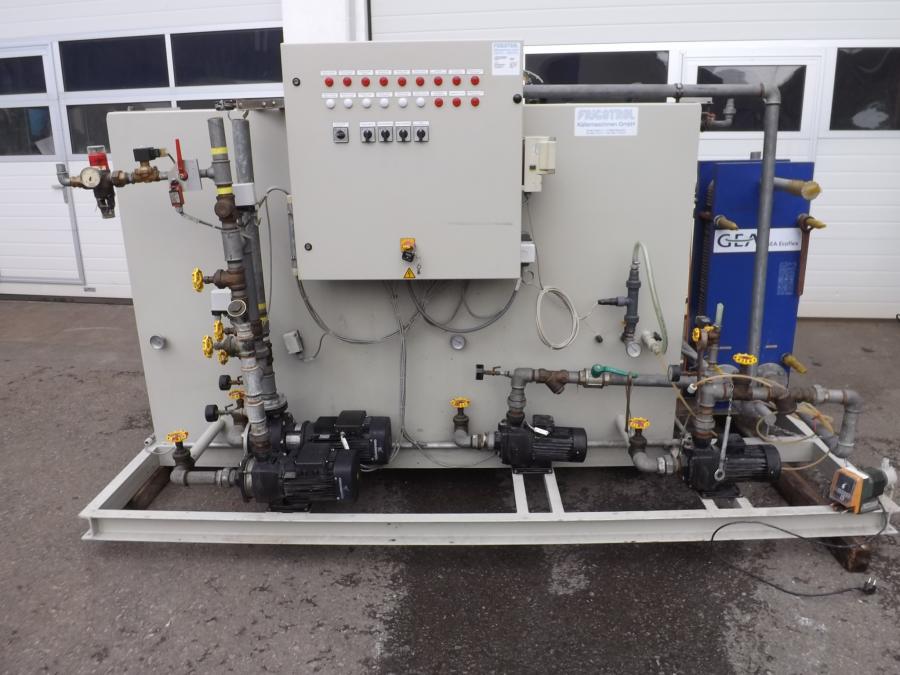

description: Cooling water recooling system consisting of cooling tower 130 KW / pump tank unit (three-chamber tank made of stainless steel on base frame) ready assembled with pumps / plate heat exchanger and control cabinet.

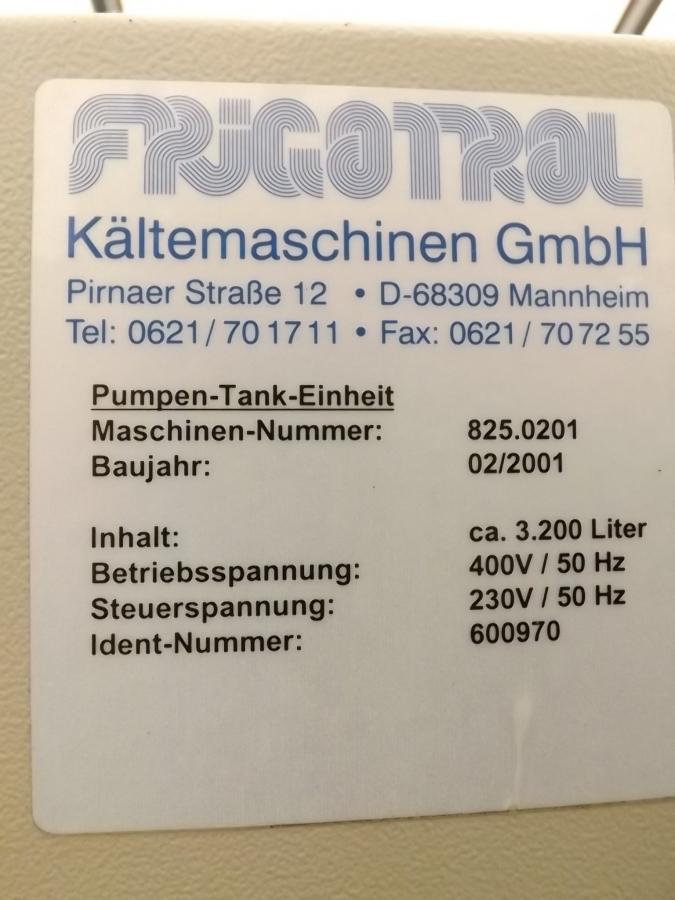

Producer:Frigotrol
Year of manufacture:2001
Pieces:1



technical data

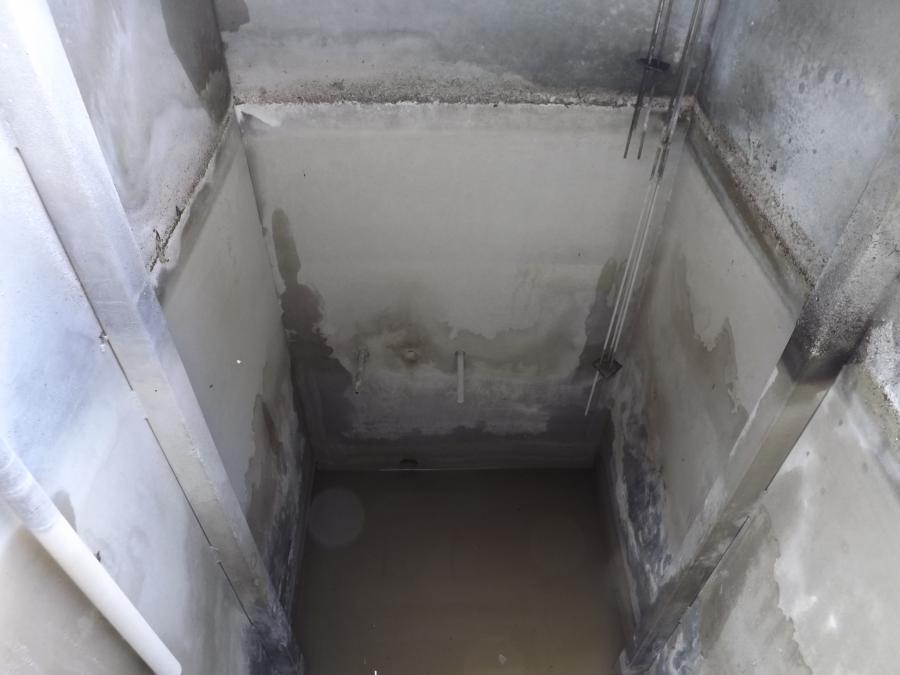

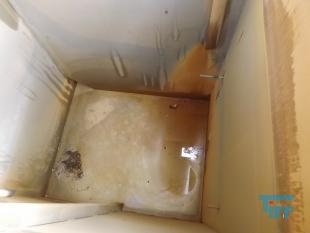

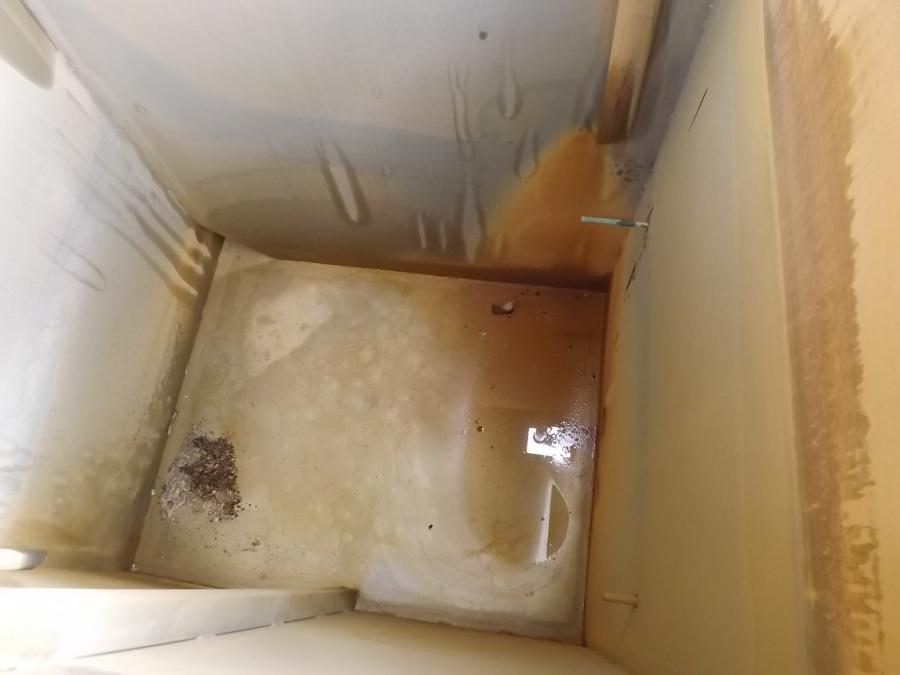

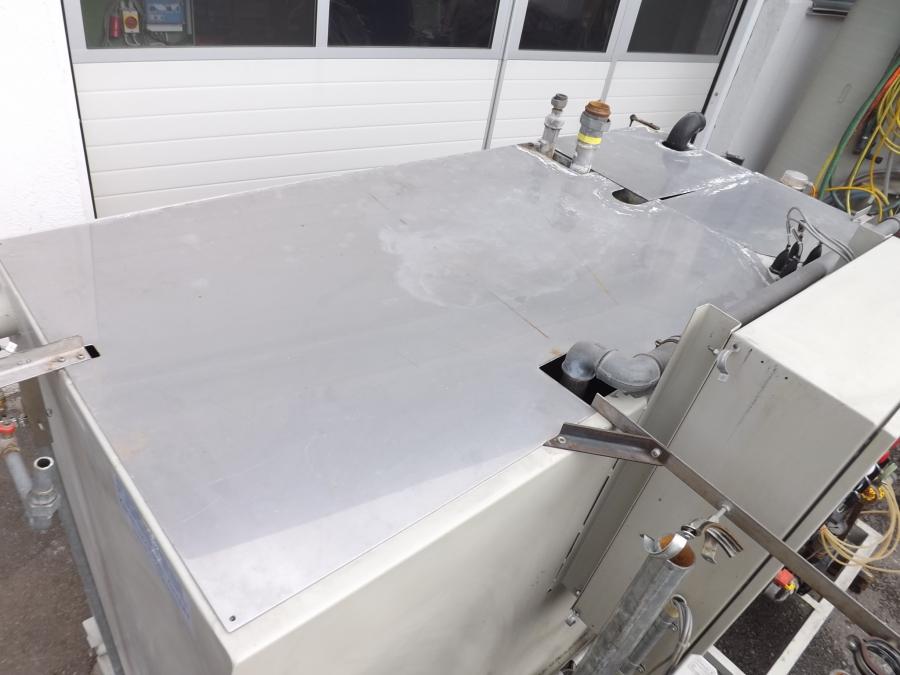

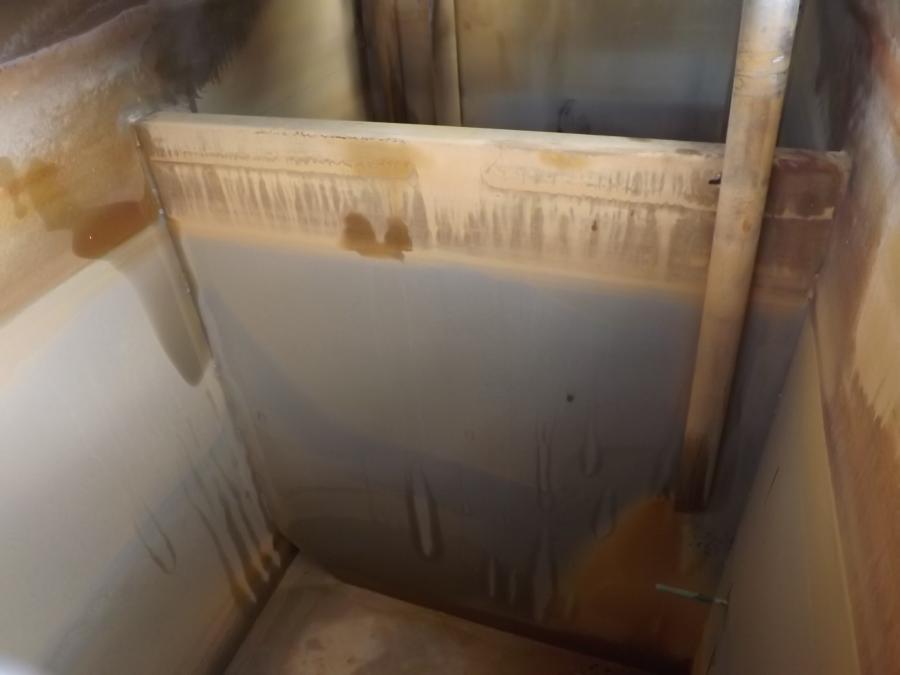

Content  3200 l (Three-chamber tank / pump tank)
Material  Edelstahl
Dimensions  680 / 980 / 1300 mm (L / B / H Tank 1 (height to overflow))
Dimensions  790 / 980 / 1300 mm (L / B / H Tank 2 + 3 (height to overflow))

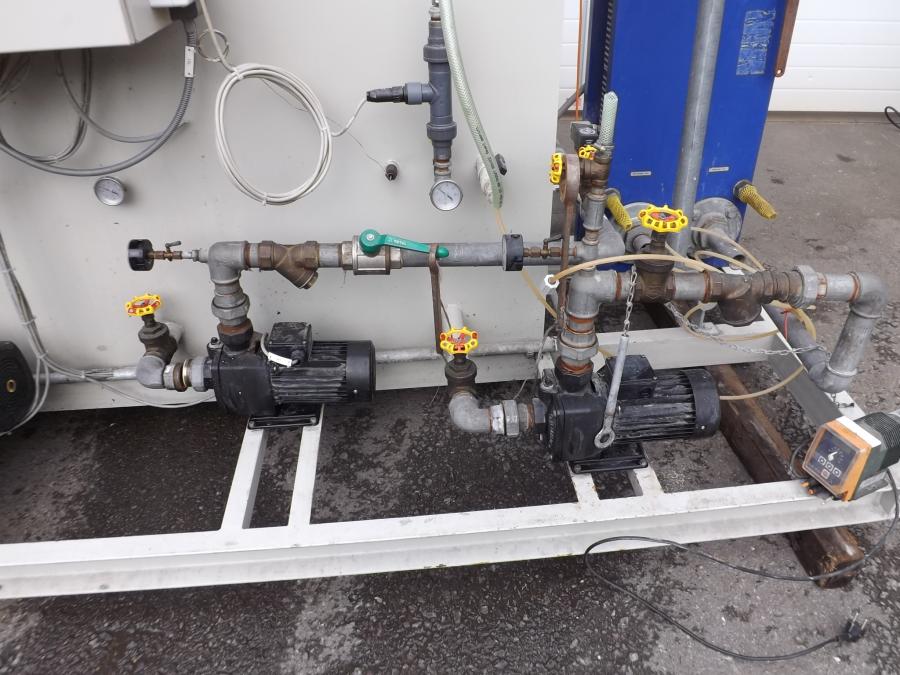

Accessories  - (4x Grundfos pumps)

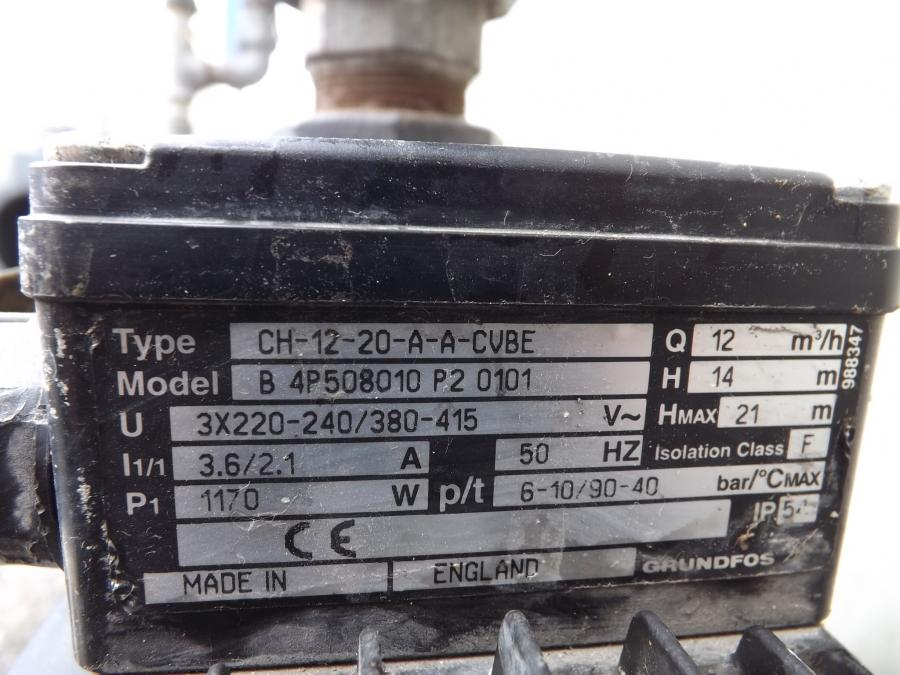

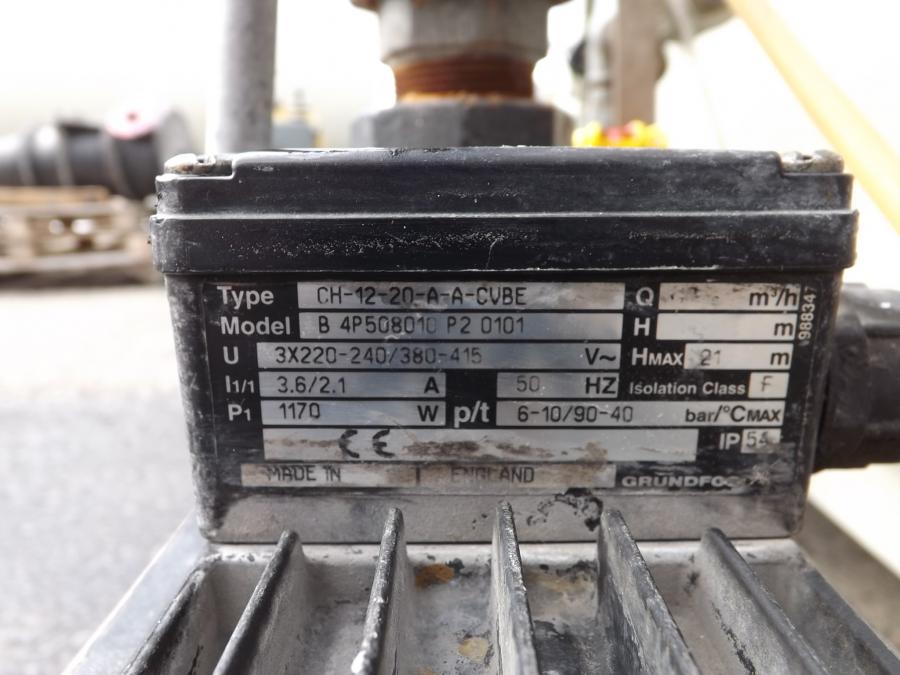

Delivery rate  12 m³/h (Max. Pump Cooling Tower CH12-20 / Pump Plate Heat Exchange CH12-20)
Lifting height  21 m ()
Power  0.83 / 0.89 kW

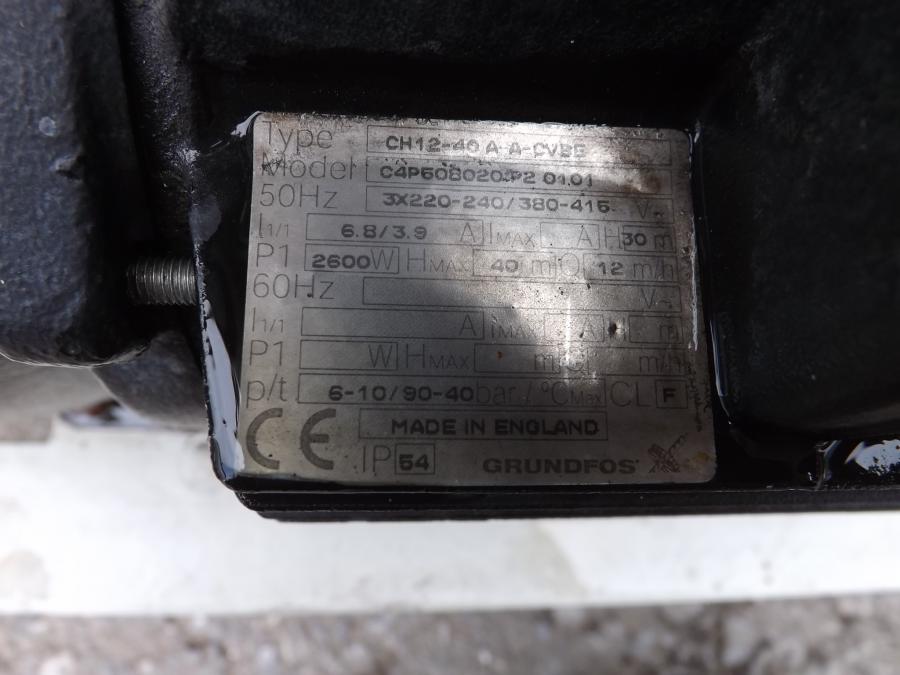

Delivery rate  12 m³/h (Max. Pump normal cooling CH12-40)
Lifting height  40 m ()
Power  1.17 kW

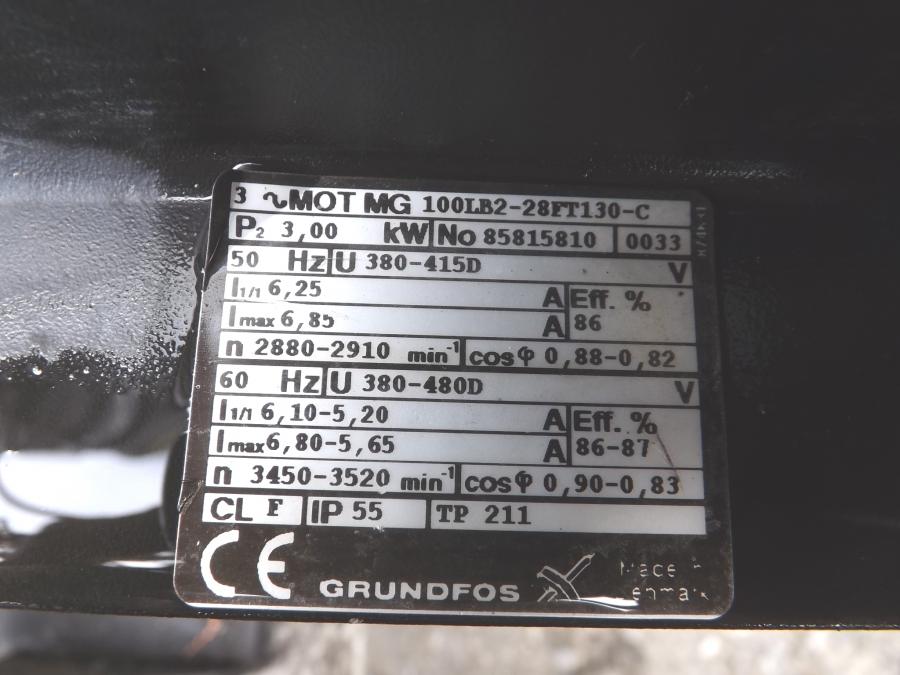

Delivery rate  15 m³/h (Max. Pump rapid cooling DAP32-160)
Lifting height  32 m ()
Power  3.0 kW

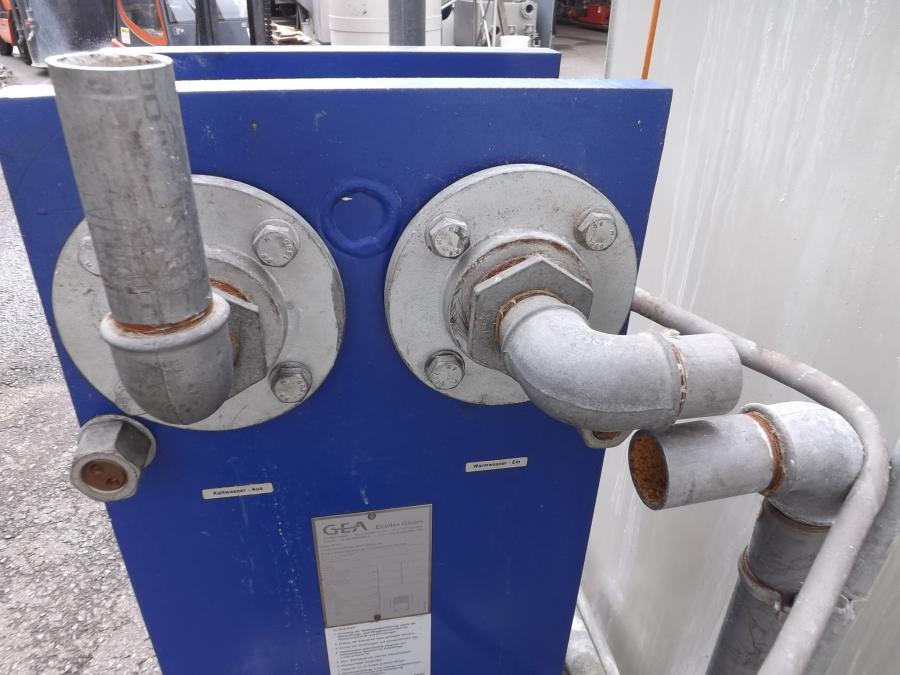

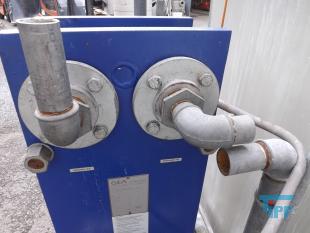

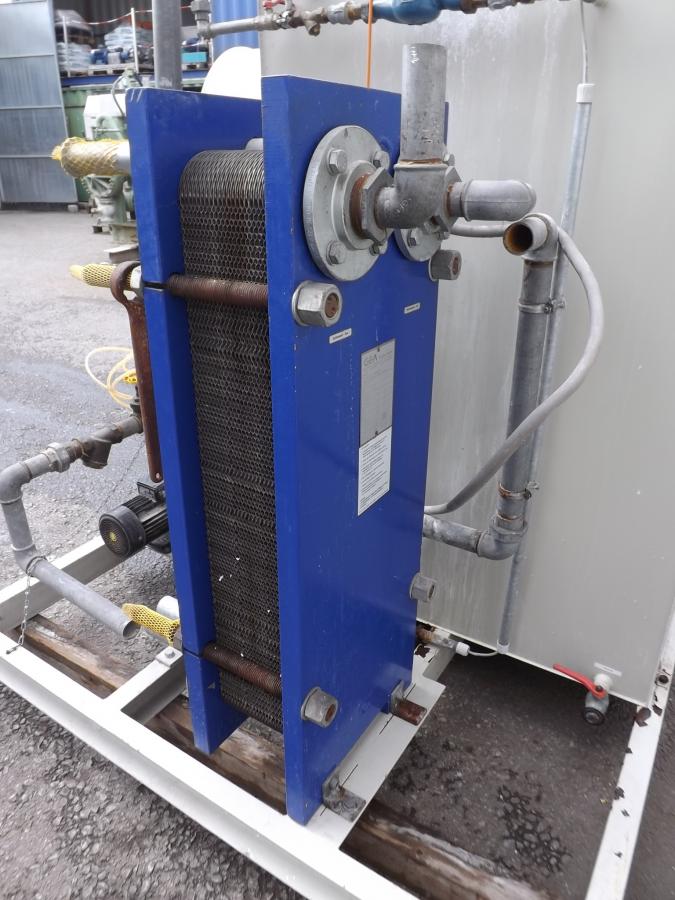

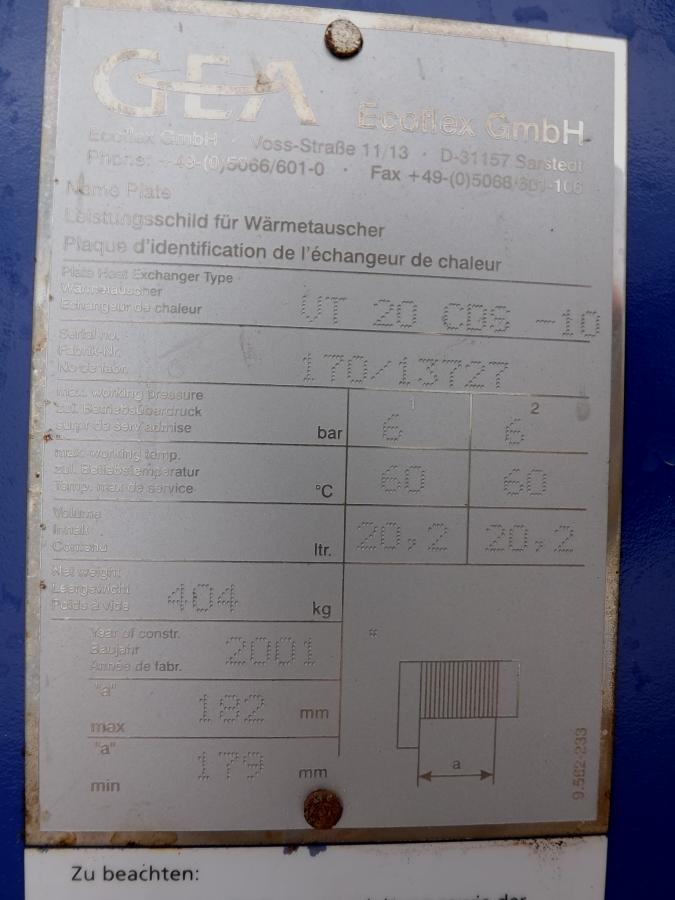

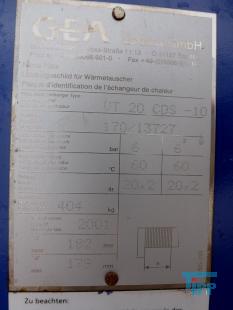

Accessories  - (Plate heat exchanger (manufacturer GEA type UT 20 CDS -10))
Serial number  170/13727

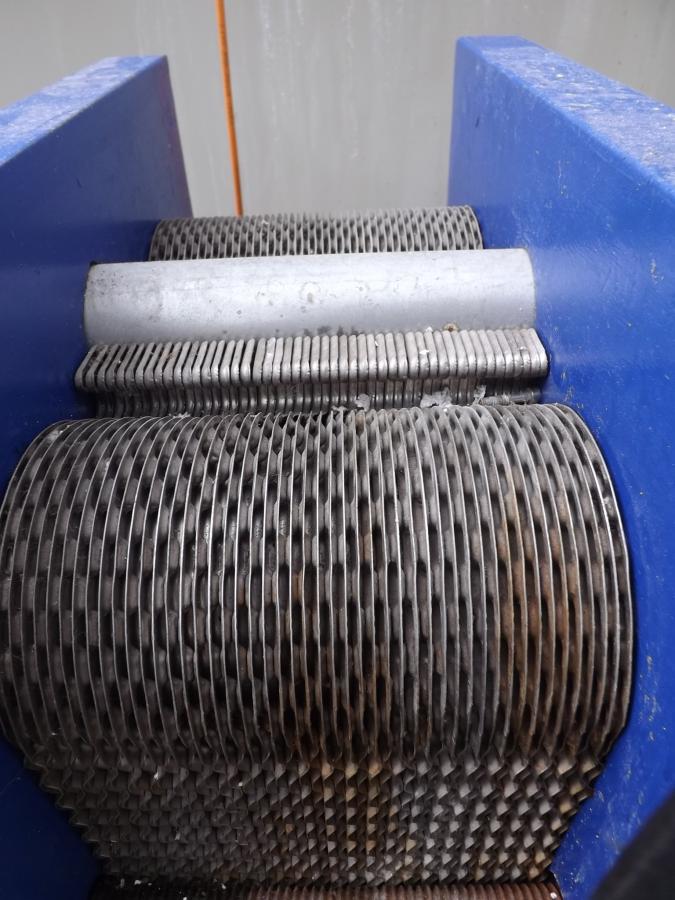

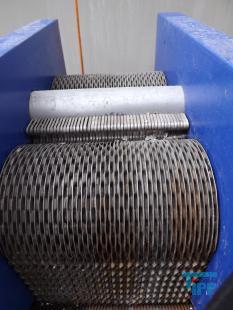

Pieces  50 (heat exchanger plates)
Material  Edelstahl (heat exchanger plates)
Pressure  6.0 bar (Max. operating pressure)
Temperature  60 °C (Max. working temperature)

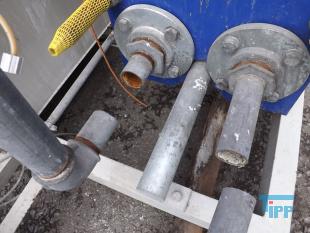

Further information  - (Piping on the heat exchanger were separated)

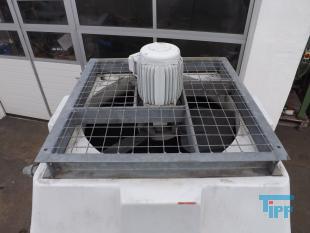

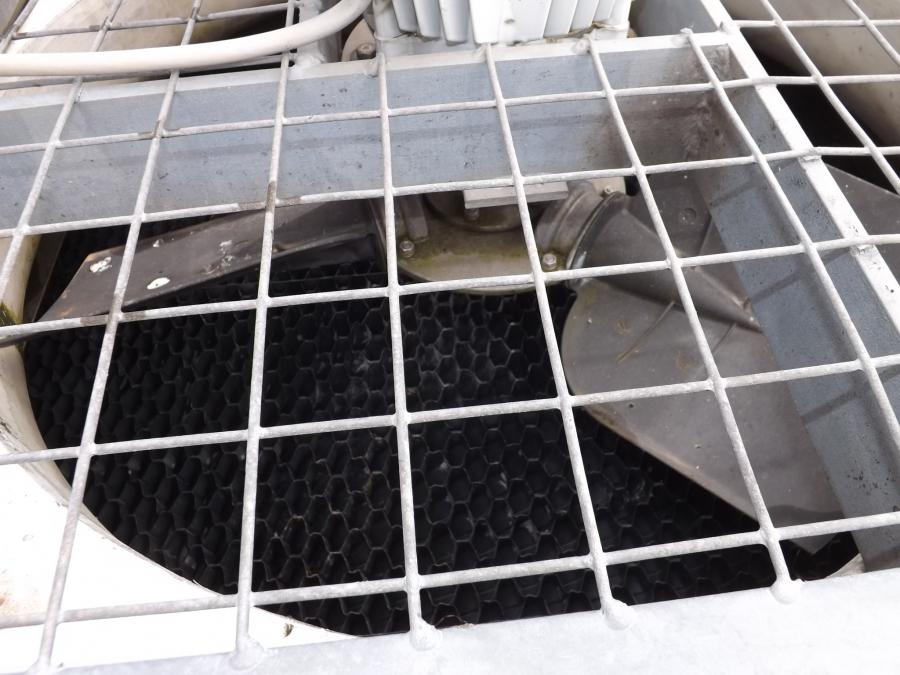

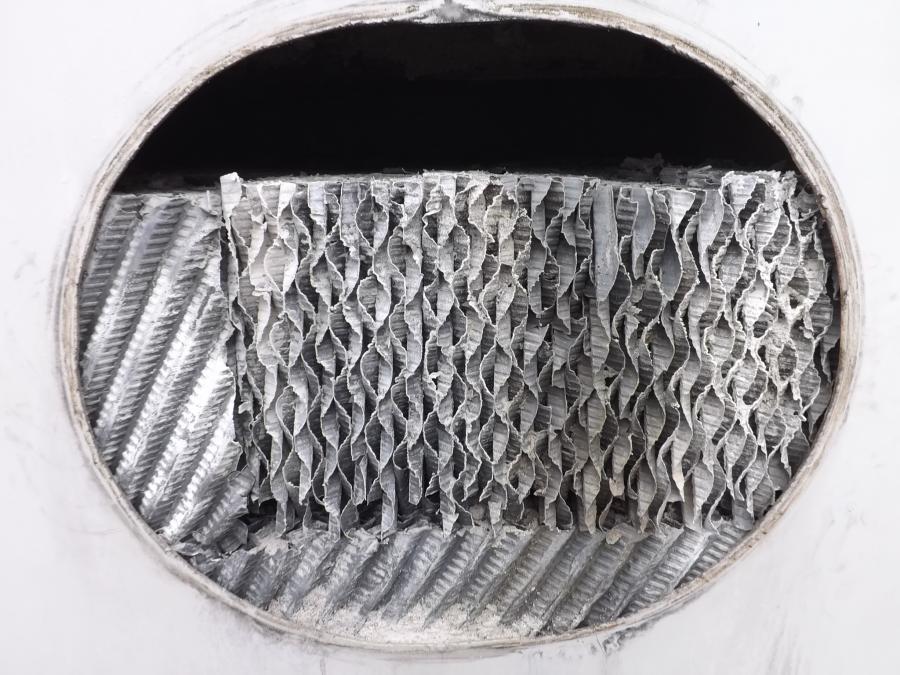

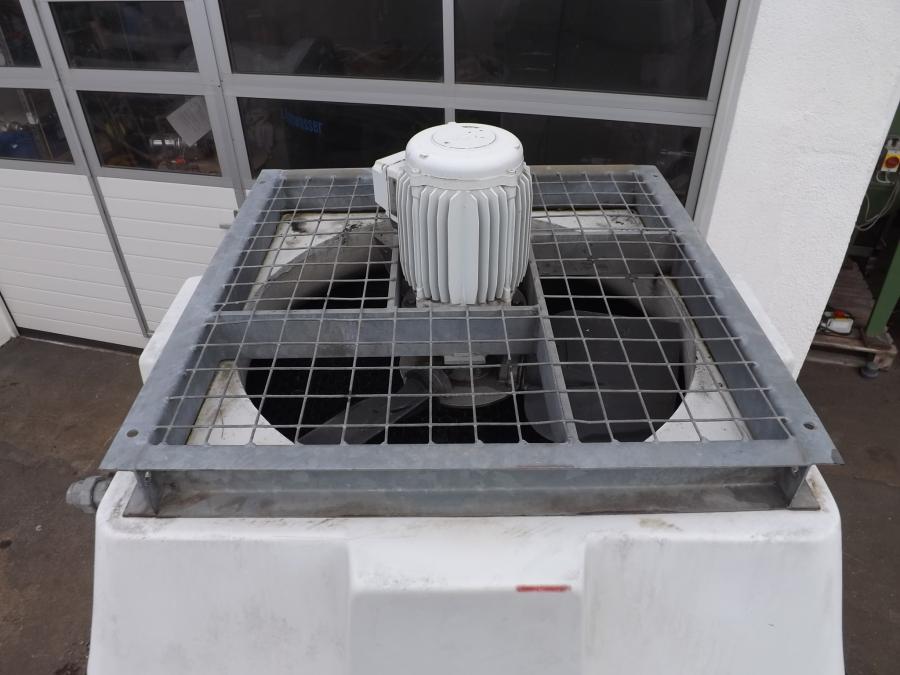

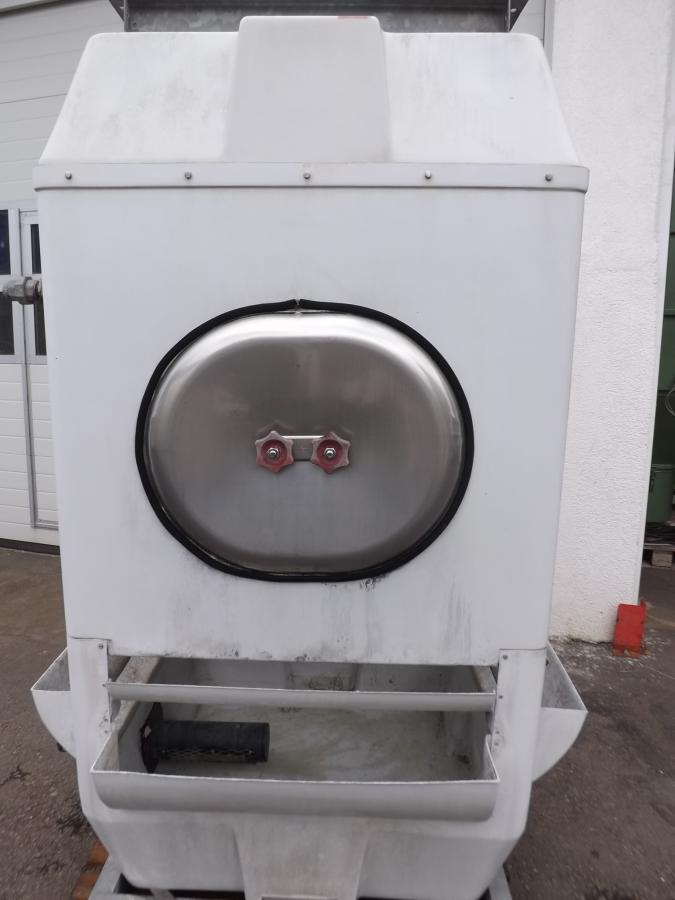

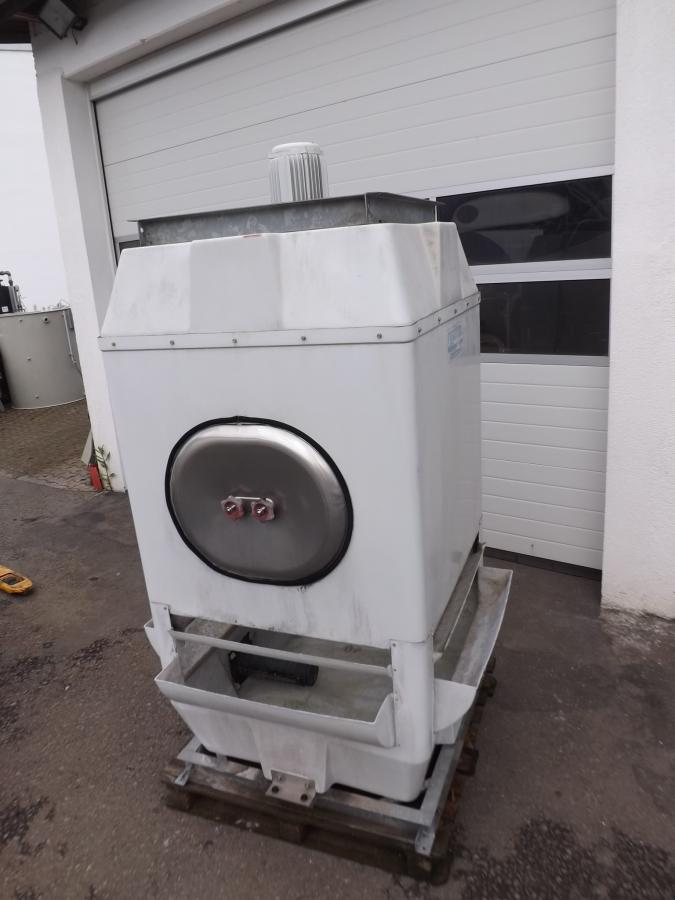

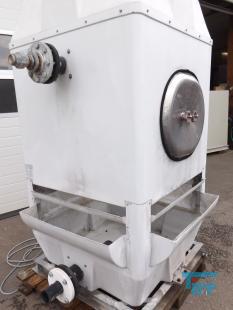

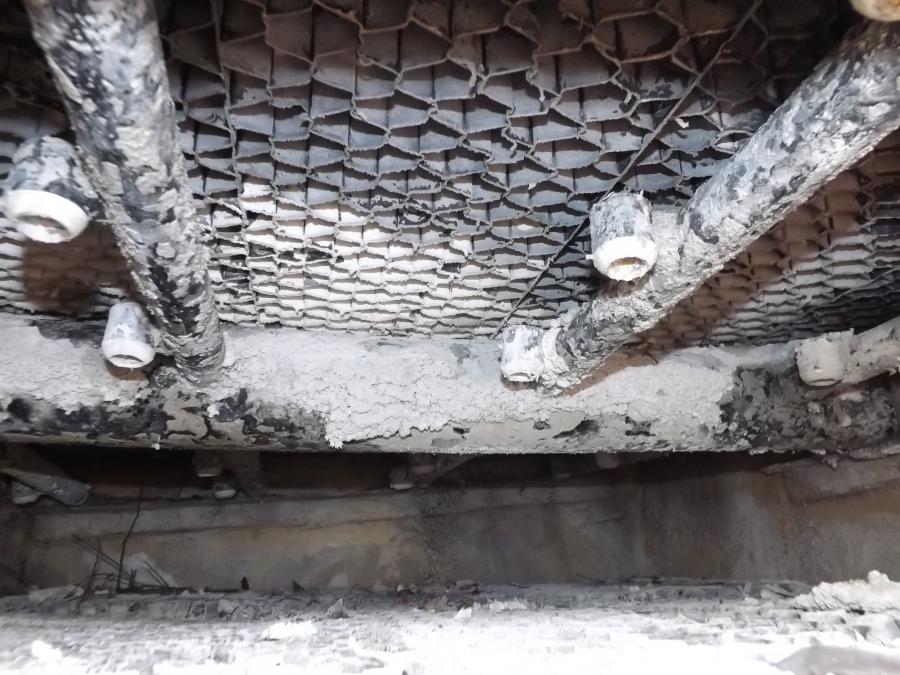

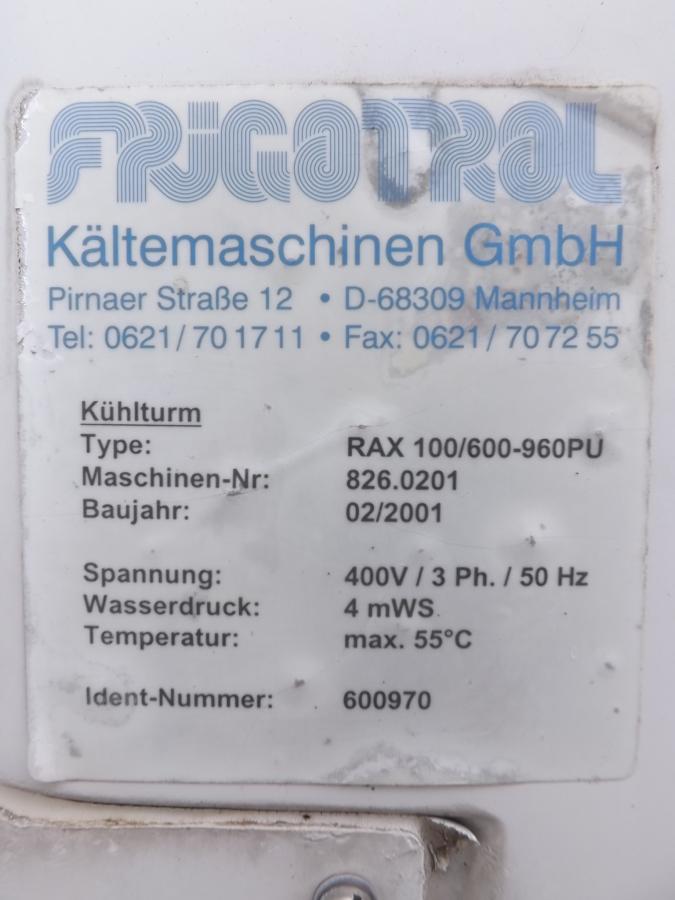

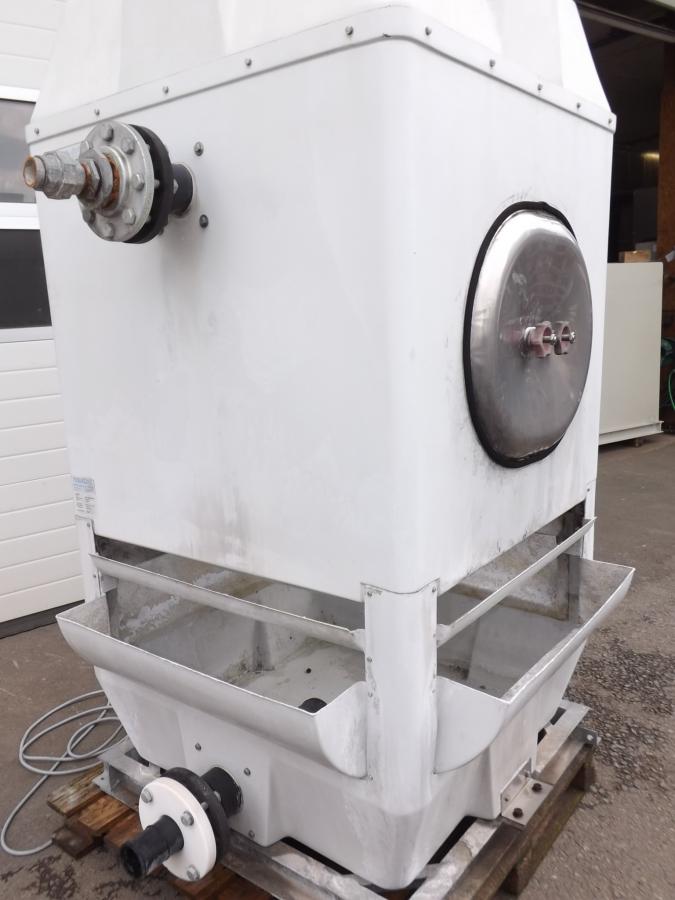

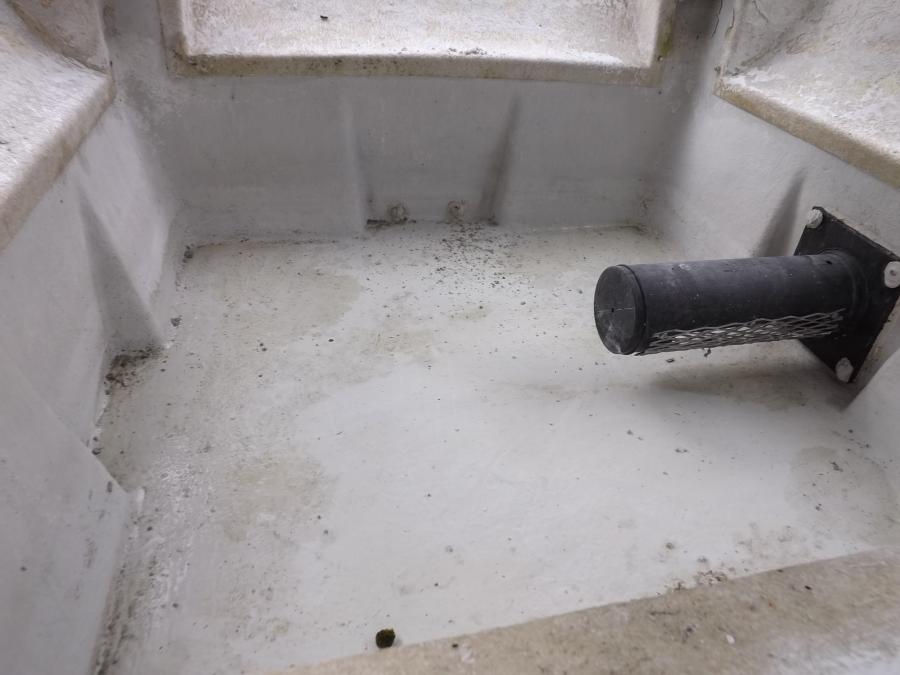

Accessories  - (Cooling tower (manufacturer Rehsler type RAX 100/600/960))
Serial number  826.0201
Material  GFK
Pressure  0.4 bar (water pressure)
Temperature  55 / 35 / 25 °C (Max. / Water inlet temperature / water outlet temperature)
Power  1.2 / 0.24 kW (high speed / low speed (fan - cooling tower))
Power  130 kW (Cooling power)
Power  24 m³/h (amount of water)
Connections  DN65 / da90 (Flange water inlet / Sutzen water outlet)
Dimensions  1020 / 1100 / 2100 mm ()
Weight  180 / 430 kg (Curb weight / operating weight)

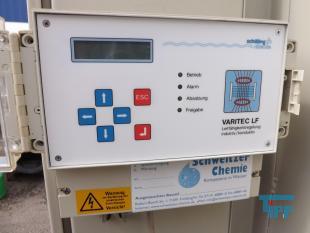

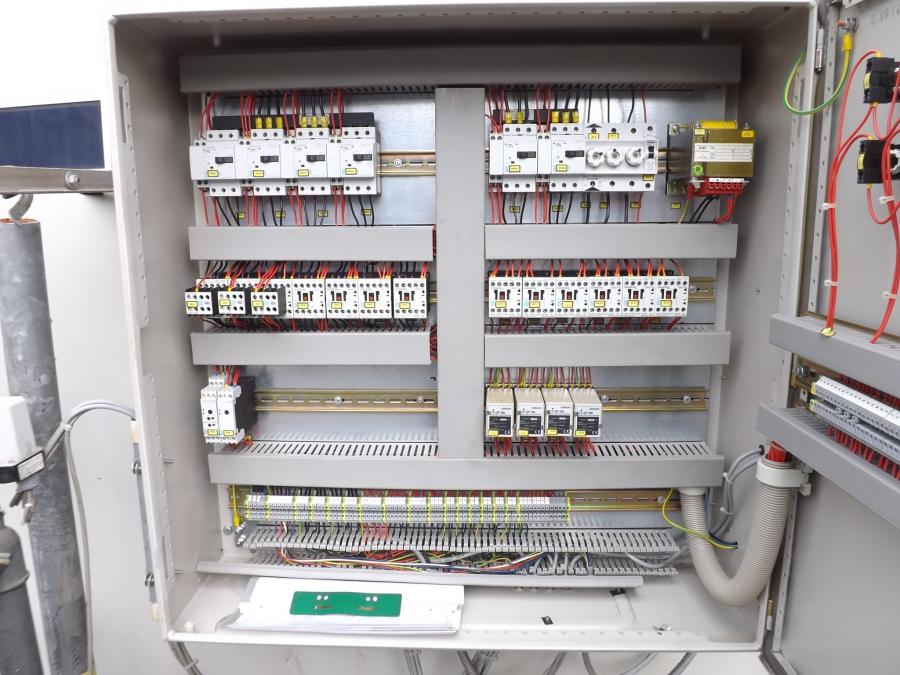

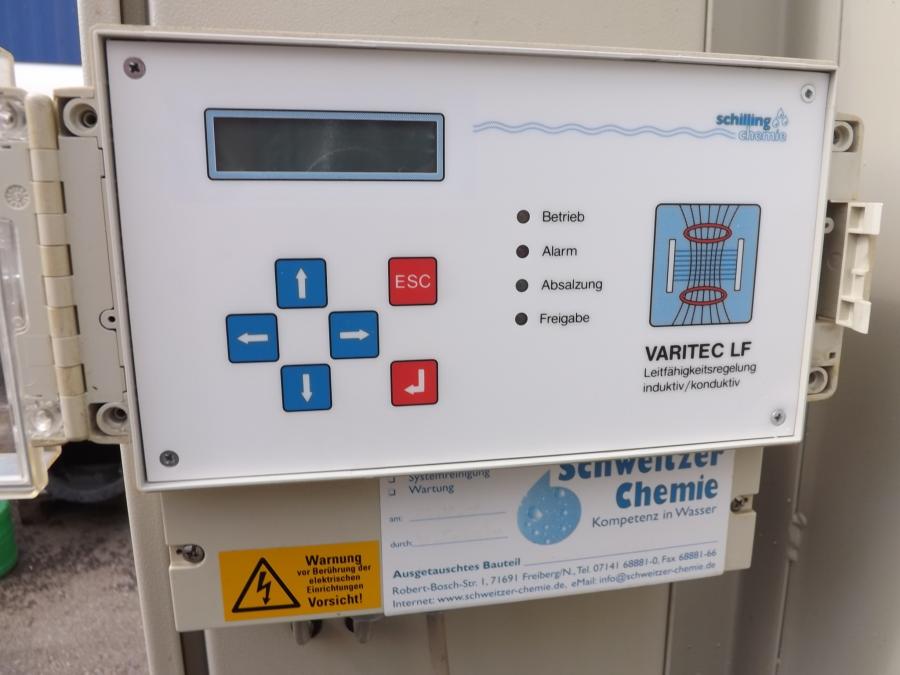

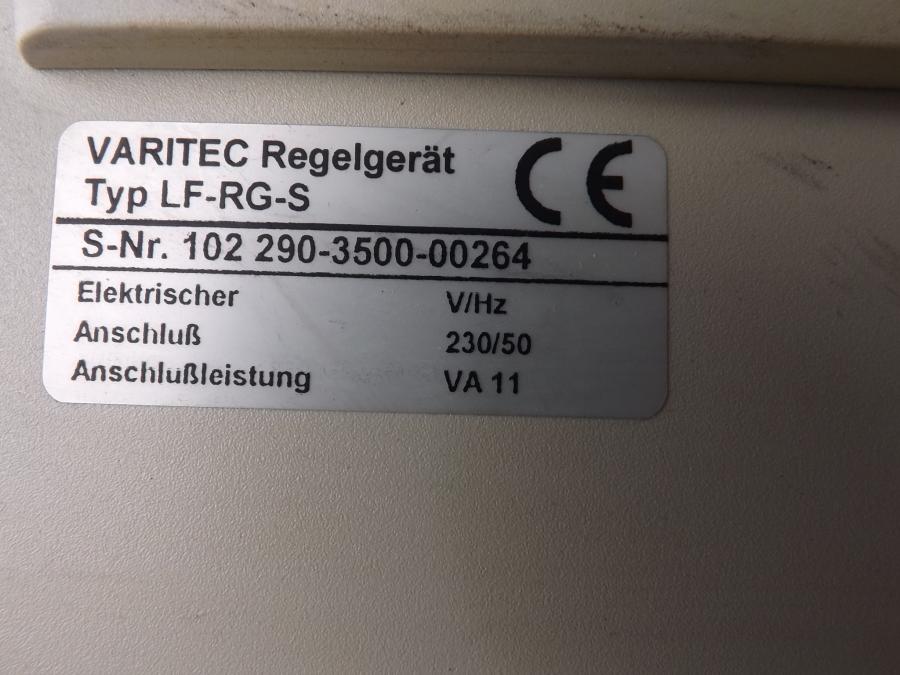

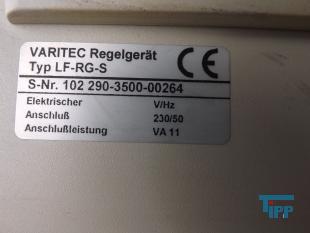

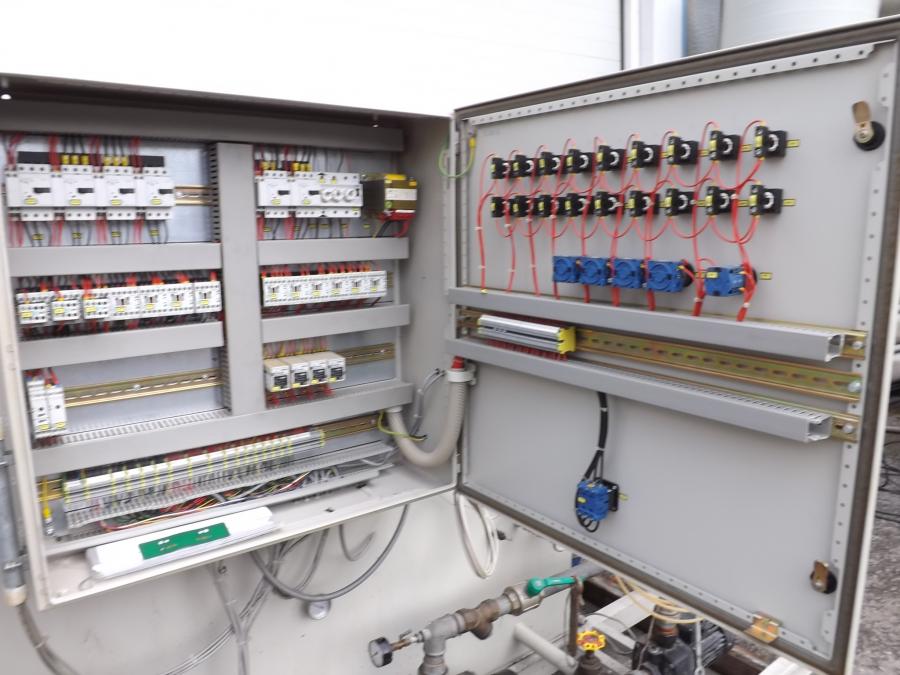

Accessories  - (Varitec LF-K Sales regulation for humidifiers and cooling circuits (manufacturer Infilico) Conductivity-controlled dosing and desalination plant Emergency water supply via pipe divider Electrical cabinet)
Accessories  - (Prominent dosing pump gamma / 4)
Delivery rate  1.70 l/h ()
Pressure  12 bar ()
Voltage  230 V

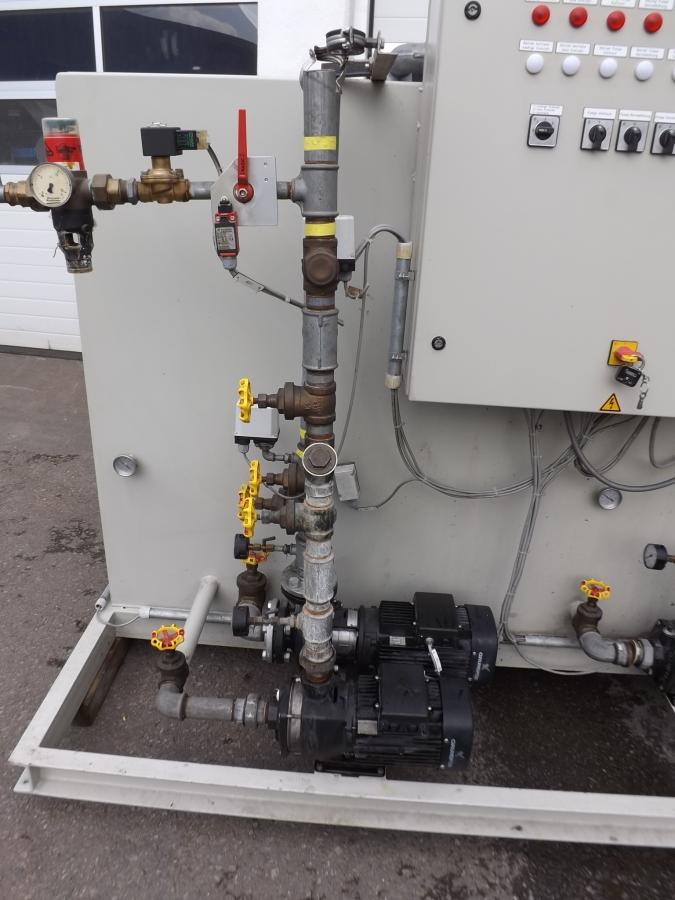

Further information  - (System is piped and connected (except for heat exchanger) with sensors and shut-off valves, as well as with control cabinet)
Dimensions  - mm ()
Length  3200 mm
Width  1600 mm
Height  1700 mm
