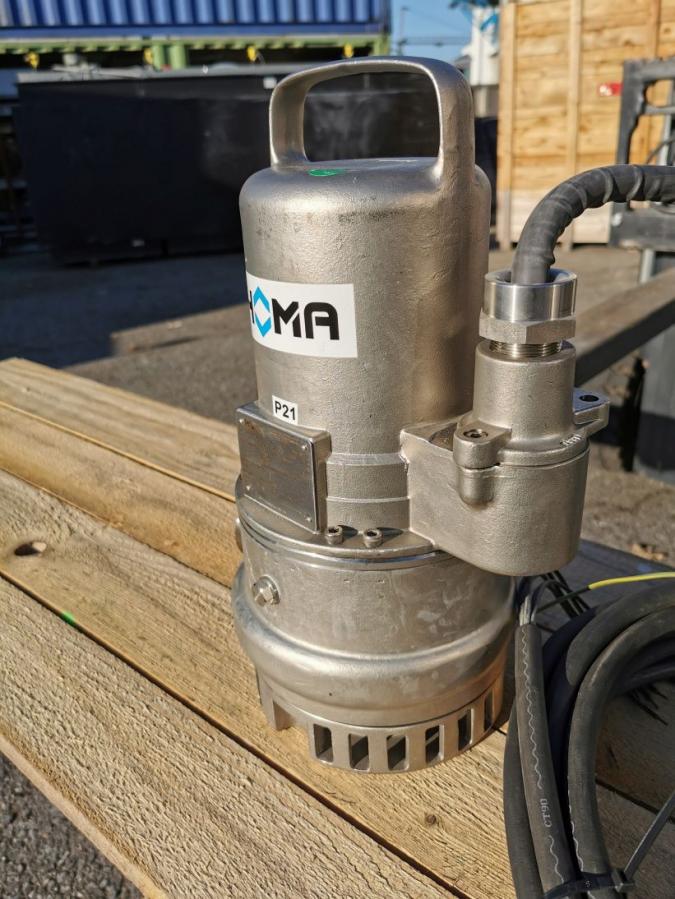

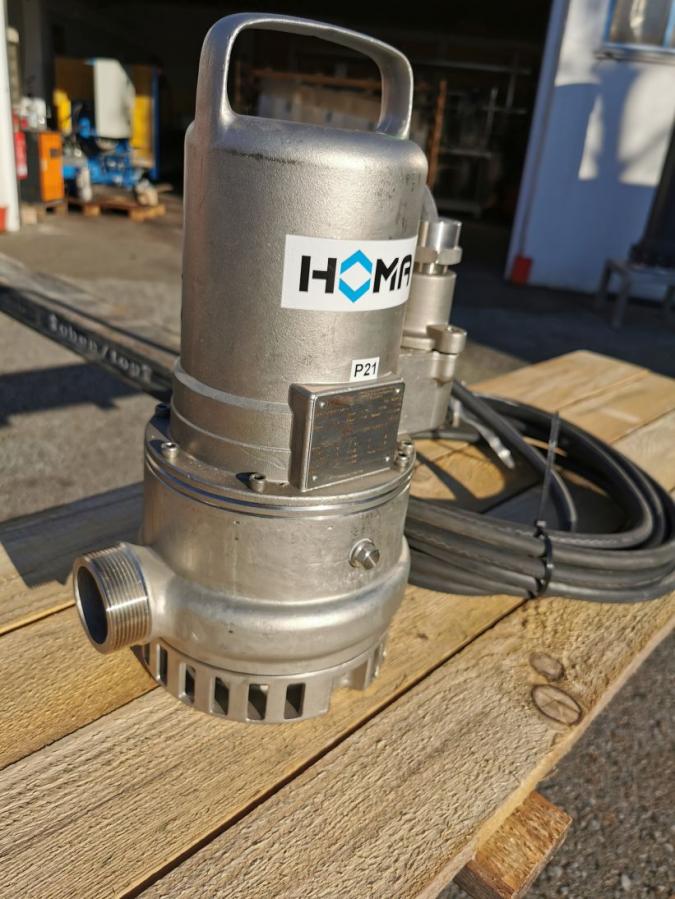

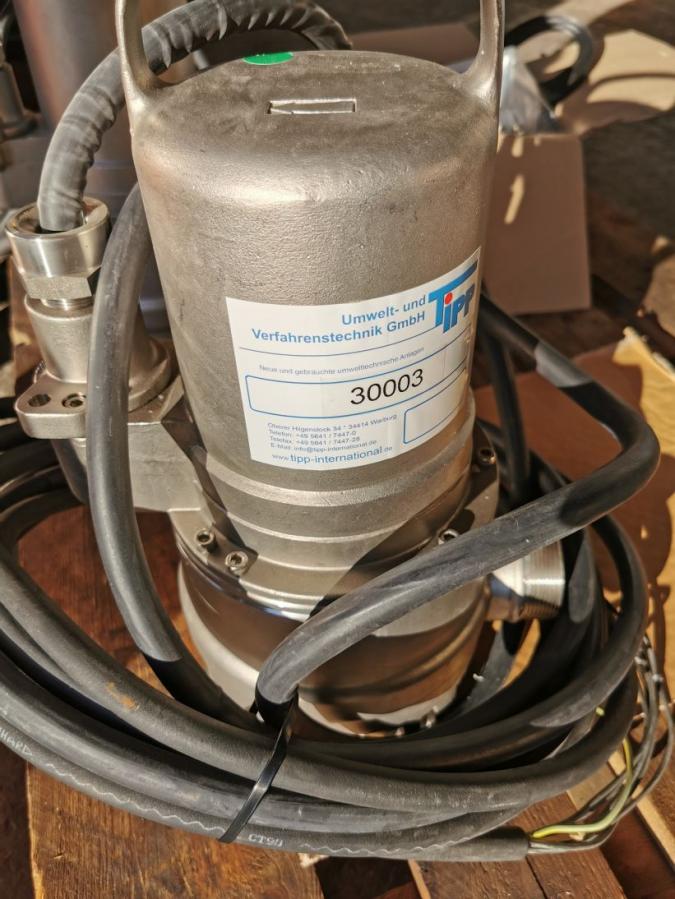

unused stainless steel submersible motor pump / submersible pump

details to article: 30003

description: Pump for pumping corrosive media with solids up to 10 mm grain size

Producer:	Homa
Typ:	CH432-1,6/2 D
Year of manufacture:	2020
Pieces:	1

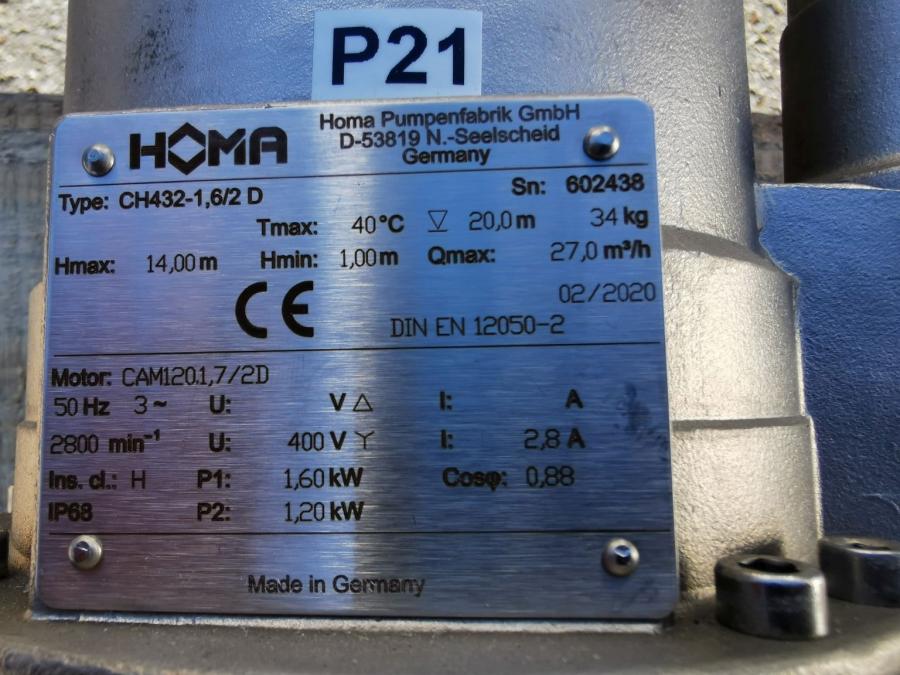

technical data
Delivery rate	27 m³/h (max.)
Lifting height	14 m (max.)
Temperature	40 °C (max.)
Voltage	400 V
Frequency	50 Hz
Amperage	2,8 A
Power	1,6 kW
Protection rating	68 IP

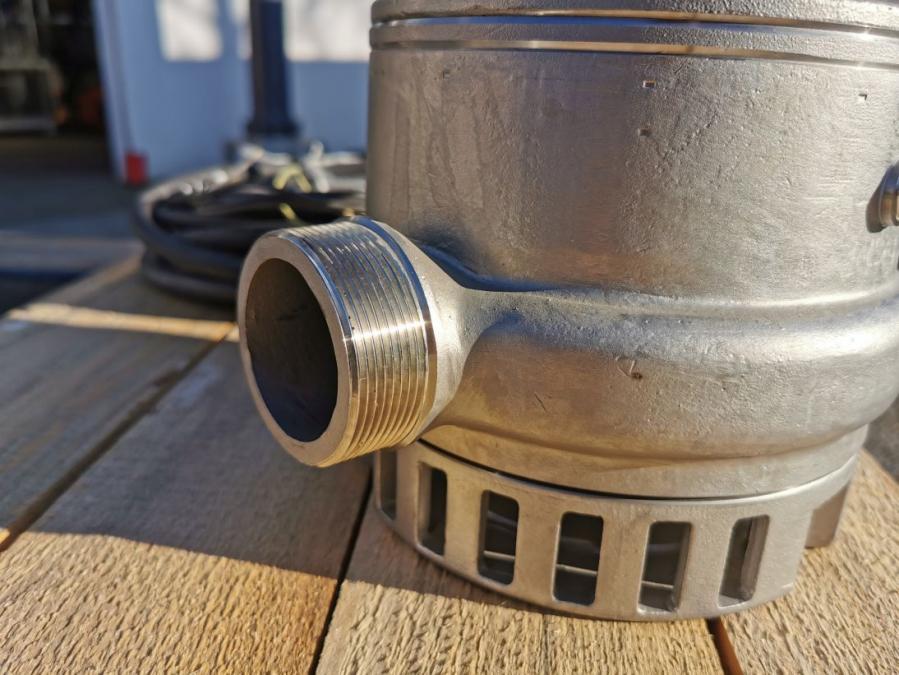

Connection thread	G2 `` (2" external thread, metric)
Weight	34 kg
Height	380 mm
Width	250 mm
